Schon seit einiger Zeit war ich unzufrieden mit der (fehlenden) Organisation meiner Materialien an meinem Arbeitsplatz im Lehrerzimmer. Daher habe ich mir einen maßgeschneiderten Schreibtisch-Organizer gebaut, der alle die Bücher, Hefte und Utensilien aufbewahrt, die ich im Alltag so brauche.
Zuschnitt

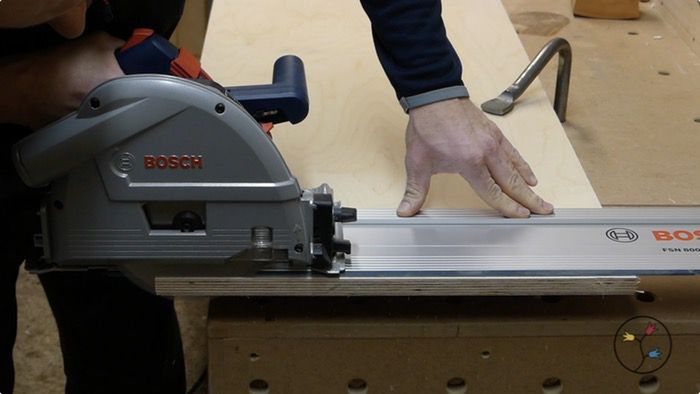

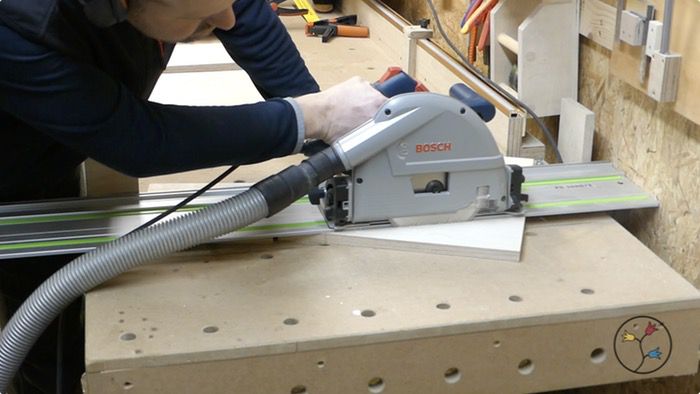

Zunächst sägte ich die einzelnen Teile mit der Tauchsäge zu.

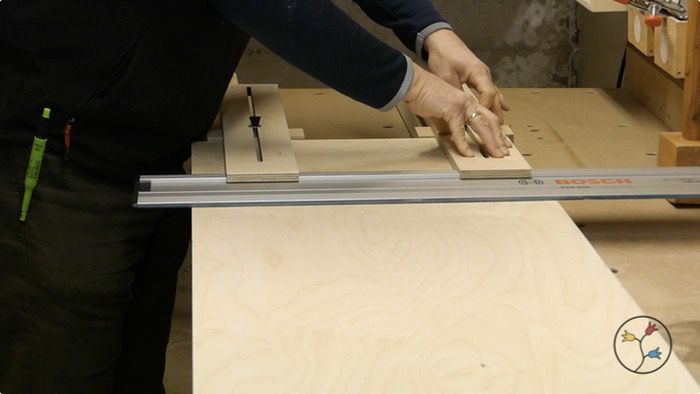

Für die sich wiederholenden Größen leisten die Parallelanschlagschienen gute Dienste.

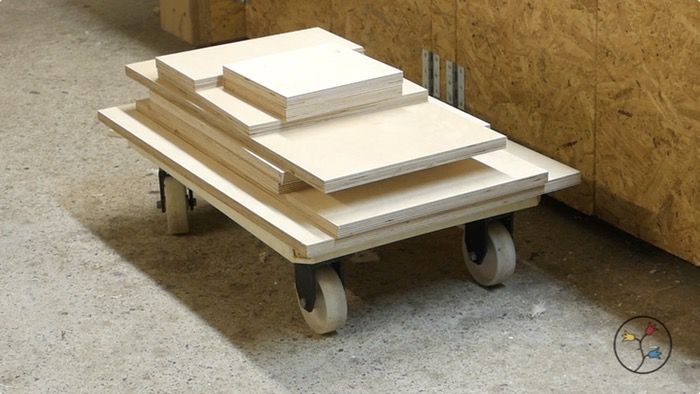

Ergebnis: Alle Teile sind zugeschnitten und können nun „trocken“ einmal aufgestellt werden, um ein Gefühl für die Abmessungen zu bekommen.

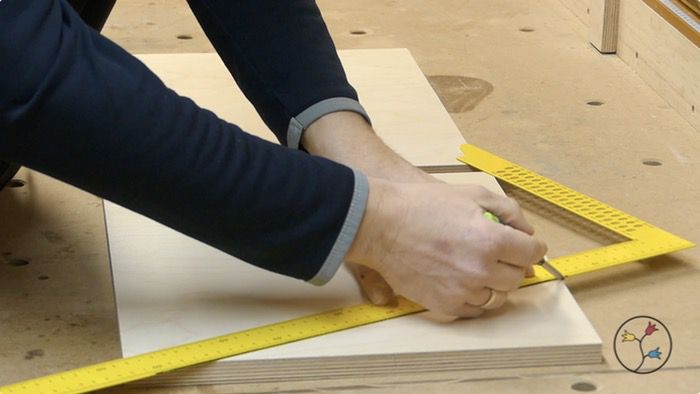

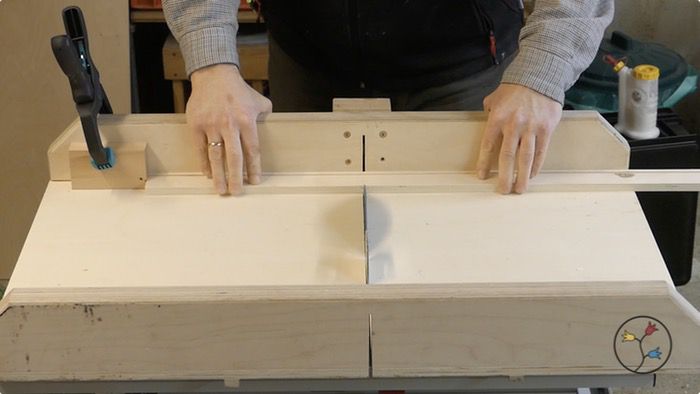

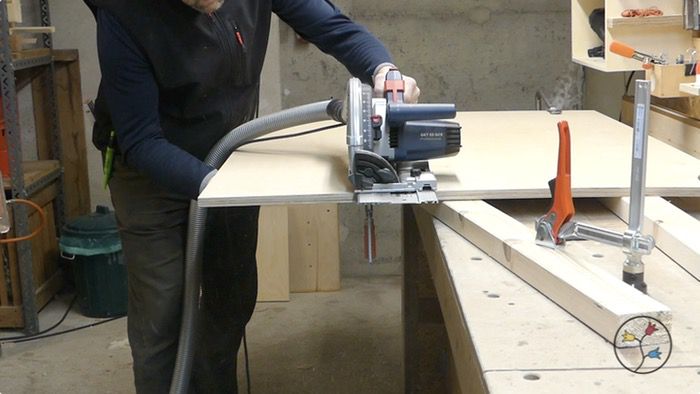

Nun sollten einige Teile noch abgeschräkte Ecken bekommen. Ich zeichnete diese mit dem Winkel als Lineal an und sägte sie mit meiner Anschlagvorrichtung mit der Tauchsäge.

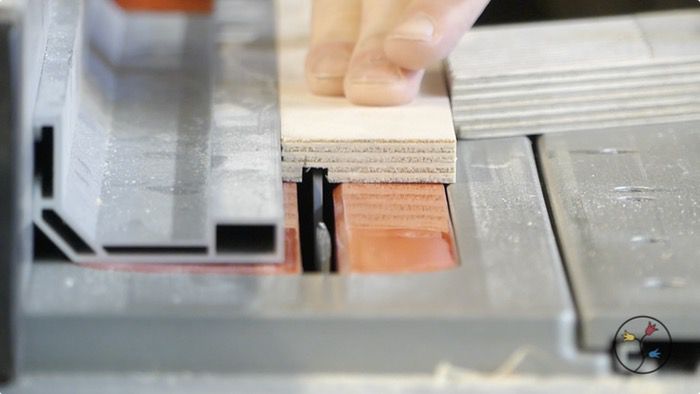

Der künftige Korpus für die Schubladen soll auf Gehrung verleimt werden. Diese sägte ich mit der auf 45° eingestellten Tischkreissäge.
Fräsen der Flachdübellöcher

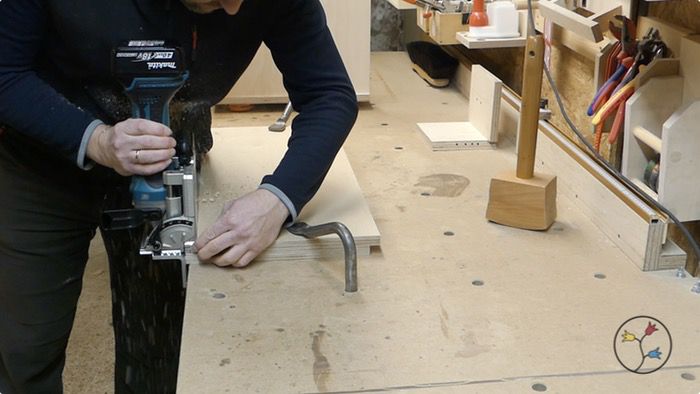

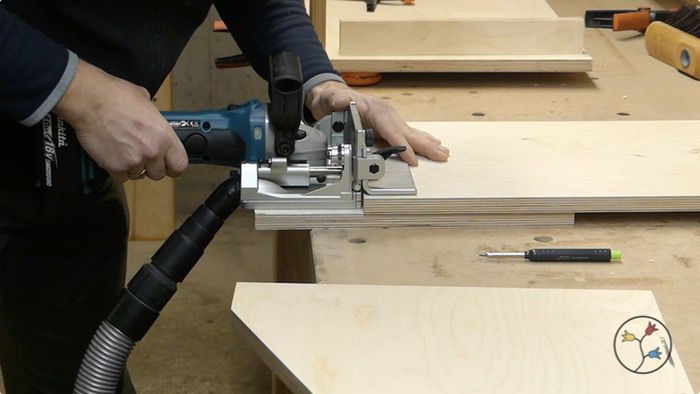

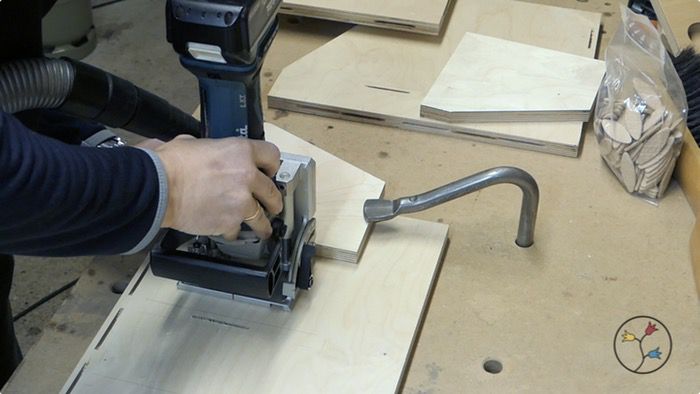

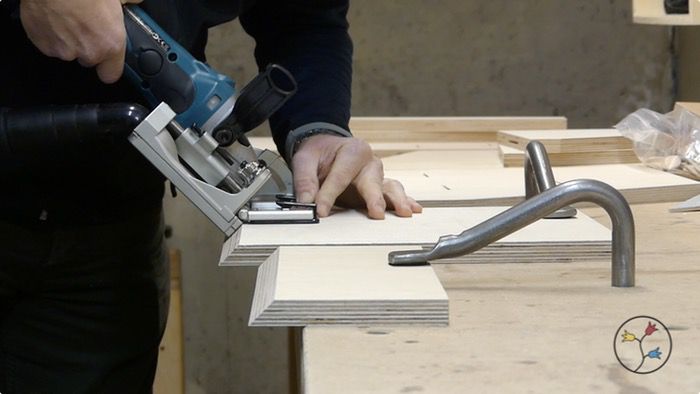

Nun konnte ich die Flachdübel in die einzelnen Teile einfräsen. Ich habe hier zum ersten Mal mit der Flachdübelfräse gearbeitet. Im Gegensatz zu den Runddübeln, die ich bisher verwendet habe, fand ich das wesentlich praktischer.
Leider hat sich aber herausgestellt, dass der Tiefenanschlag meiner Makita Flachdübelfräse um 1,5 mm falsch eingestellt war (die Maßskala war falsch aufgeklebt). Das habe ich leider erst nach einigen Fräsungen bemerkt, konnte den Fehler aber noch ohne Verlust von Material beheben. Inzwischen habe ich von Makita einen neuen korrekten Anschlag bekommen.
Bohren der Stifthalterungen

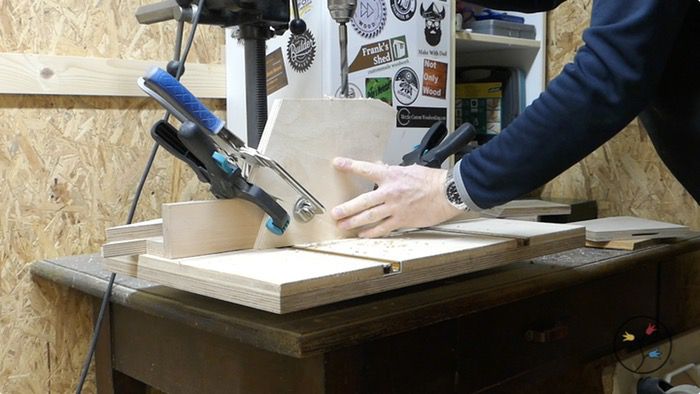

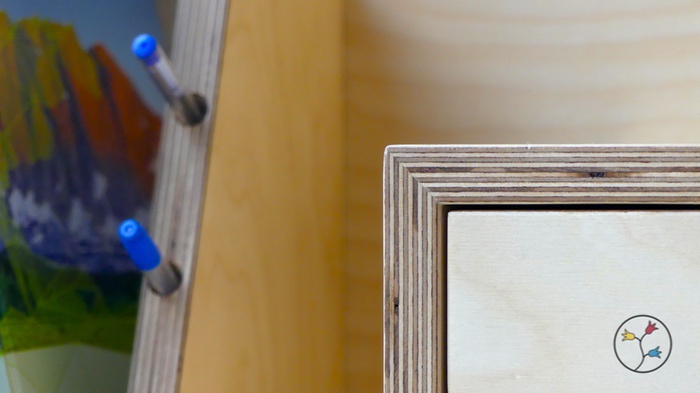

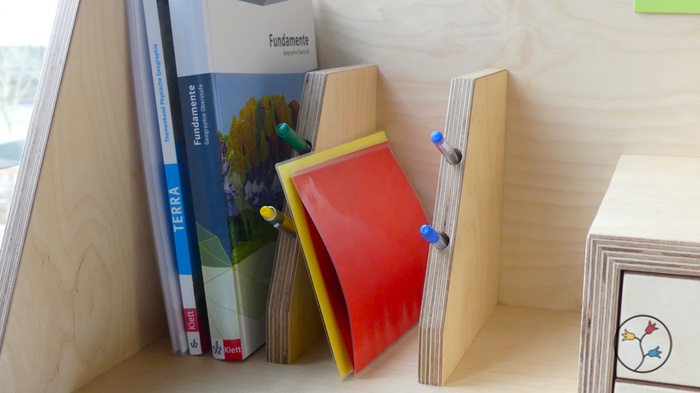

Für den schnellen Griff nach Stiften wollte ich entsprechende Halterungen haben. Nach einiger Überlegung, wo diese möglichst platzsparend unterzubringen seien, entschied ich mich, einfach Löcher in die zwei Buchstützen zu bohen. Um den Winkel hier wiederholgenau zu treffen, verwendete ich die zuvor abgesägten Abfallstücke als Anschläge auf dem Bohrtisch.
Fasen der Kanten und Schleifen

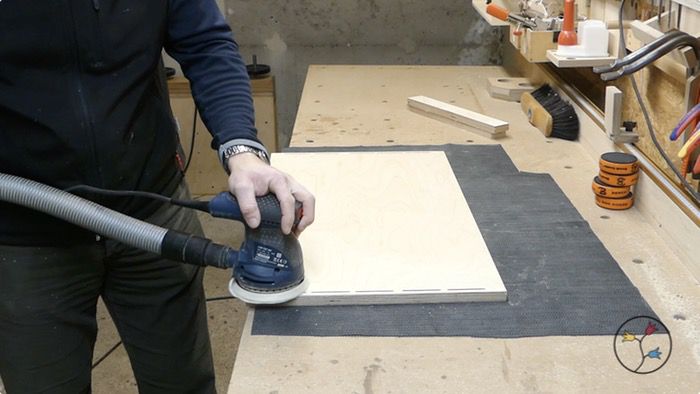

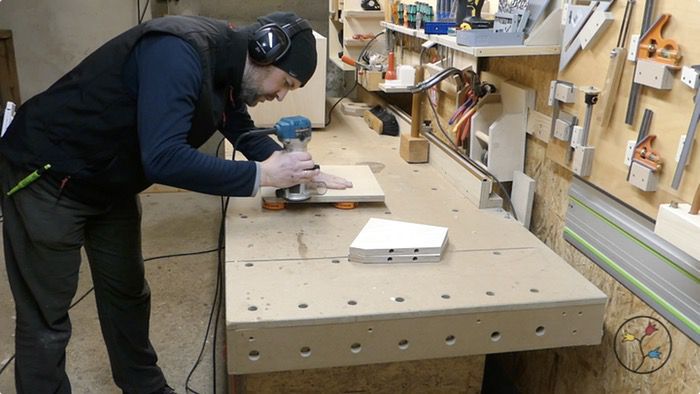

Nun faste ich alle Kanten und schliff die Teile mit 120er und dann 240er Scheifpapier, weil das in zusammen gebautem Zustand nur noch schwer möglich sein würde.
Verleimen

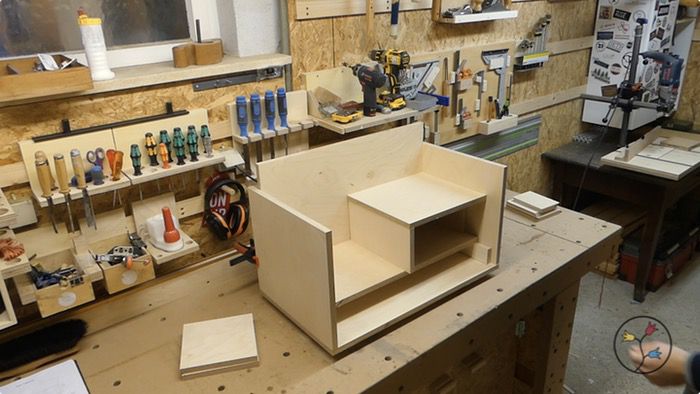

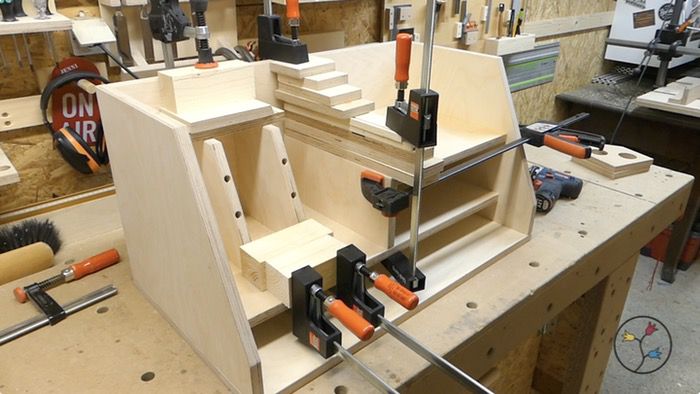

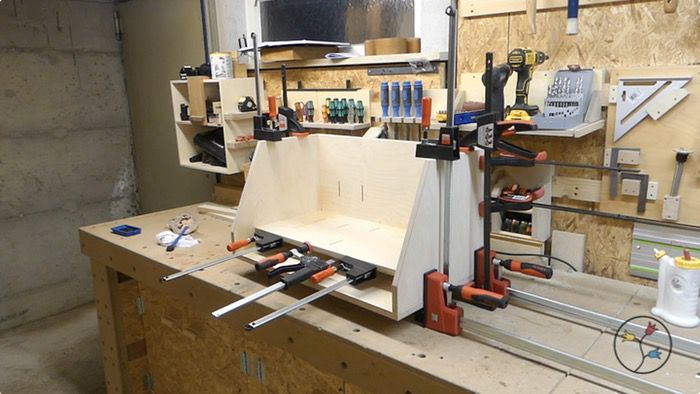

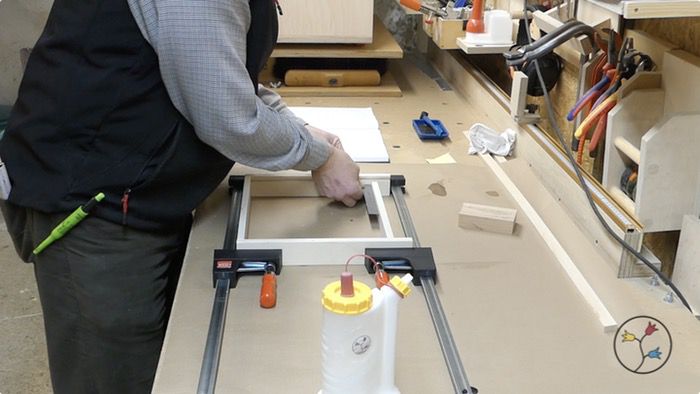

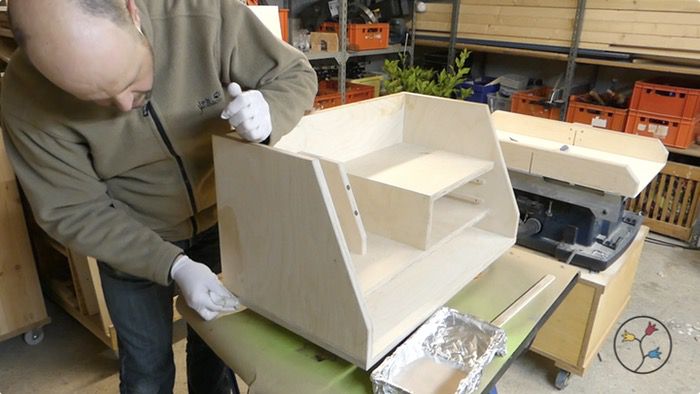

Das Verleimen unternahm ich in zwei Etappen, weil ich einerseits nicht so viele Zwingen habe und andererseits der Aufbau des Organizers durchaus komplex ist, so dass ich mir den Stress nicht geben wollte, alles auf einmal machen zu müssen.
Schubladen
Während der Leim trocknete, baute ich aus 12er Sperrholz die Schubladen. Da sie recht klein sind und wenig Gewicht tragen müssen, entschied ich mich, sie wiederum (wie bei meinem drehbaren Nachttisch) stumpf zu verleimen und mit Holdübeln zu verstärken.

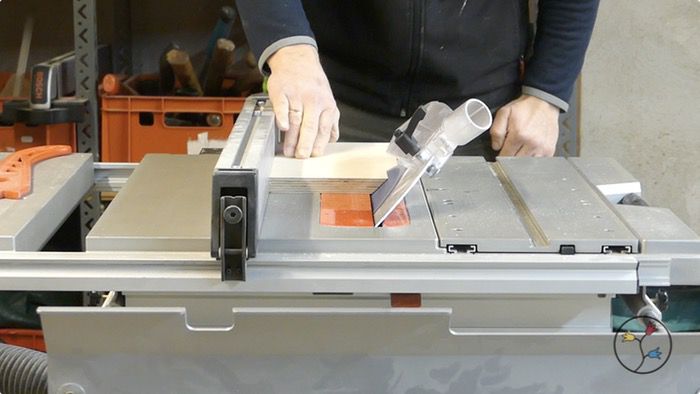

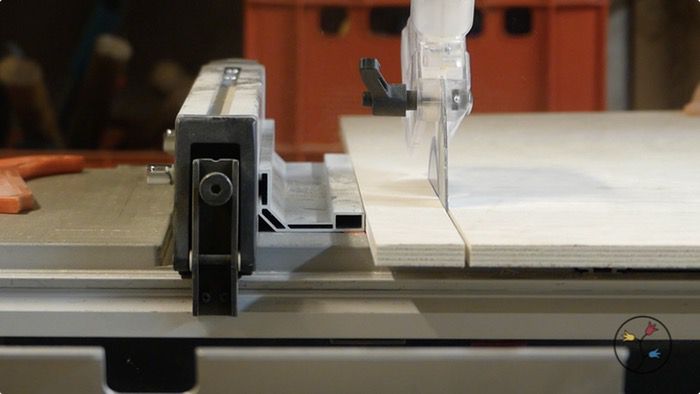

Zunächst sägte ich die Teile für den Korpus jeder Schublade und sägte dann mit der Tischkreissäge eine Nut für den Schubladenboden.
Dann sägte ich die Teile auf Länge und verleimte sie.

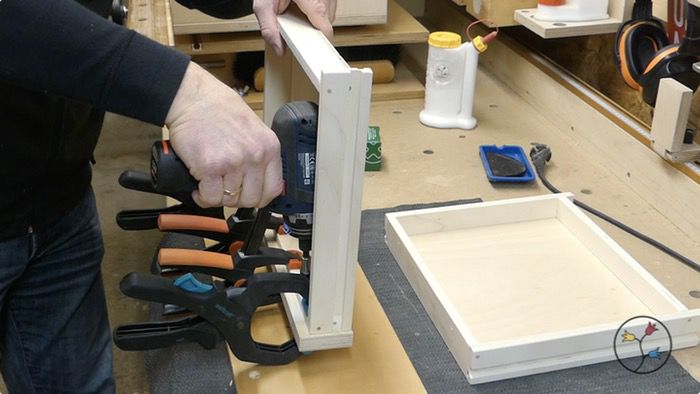

Der Boden wurde von hinten eingeschoben und verschraubt.

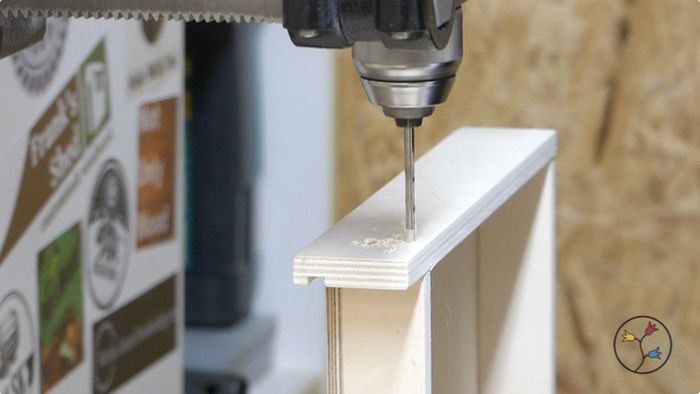

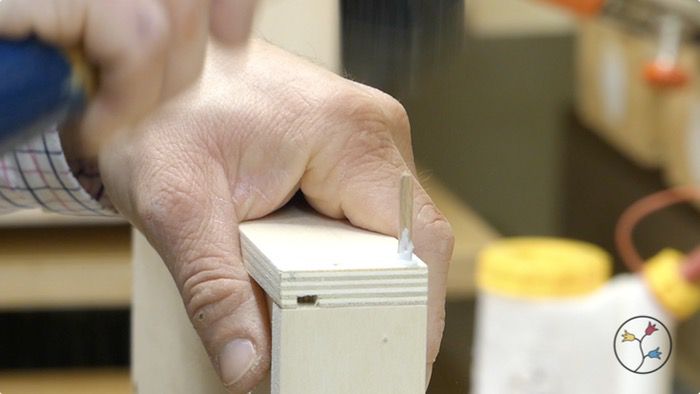

Anschließend bohrte ich die Dübellöcher und leimte 4 mm Buchenrdunstäbe ein.

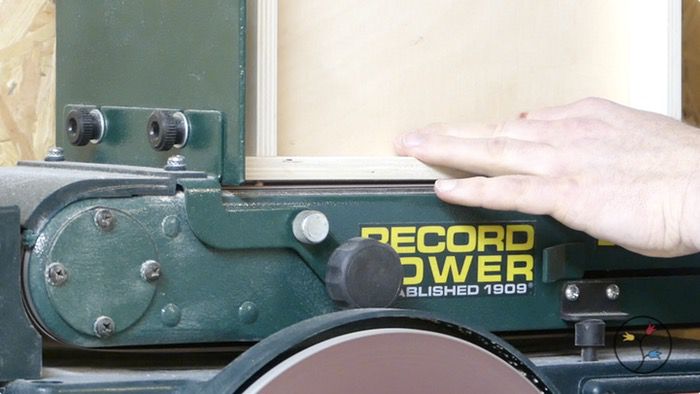

Den Überstand nahm ich zunächst mit dem Bandschleifer ab, den Rest hobelte ich von Hand bündig.

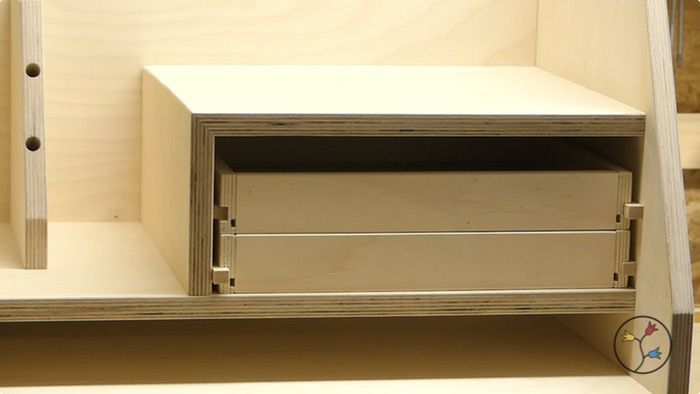

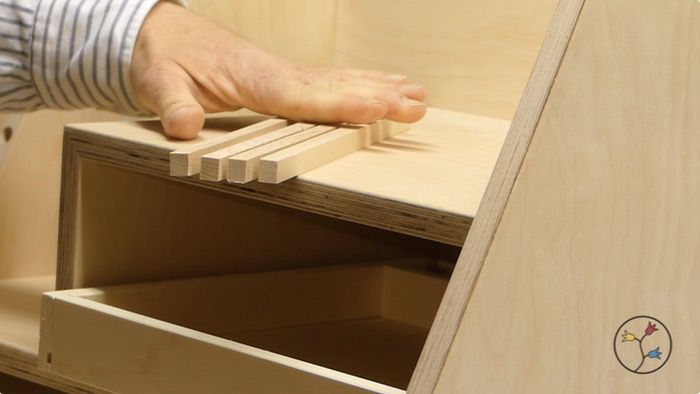

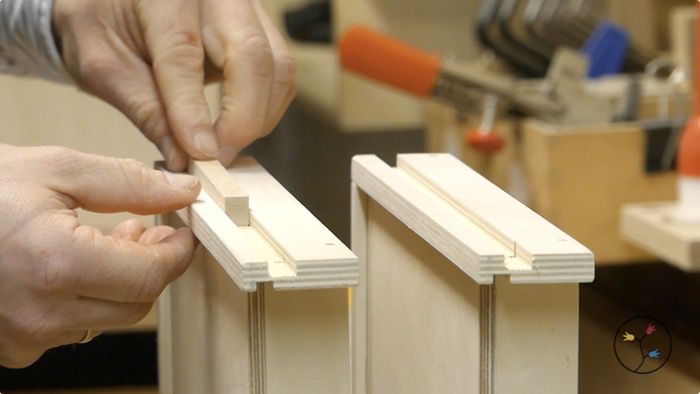

Aus Buchenleisten erstellte ich die Schubladenführungen und hobelte sie von Hand so zu, bis sie mit wenig Spiel in den Nuten der Schubladen glitten.

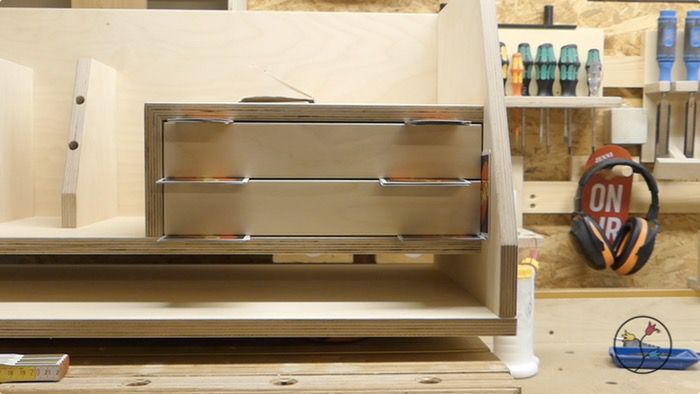

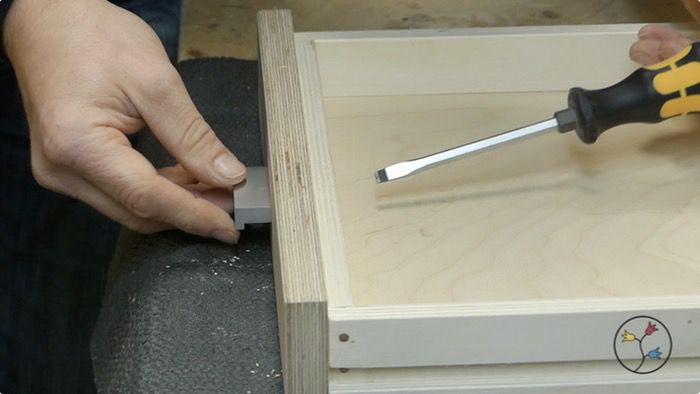

Nun passte ich die Schubladenfronten an und richtete sie mit Hilfe von Spielkarten gleichmäßig aus.

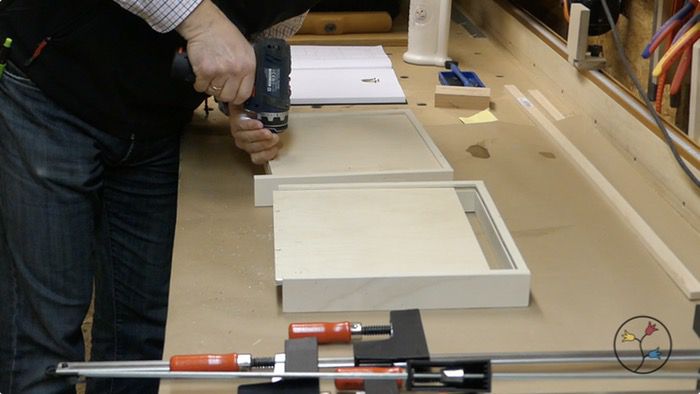

Anschließend verschraubte ich die Fronten mit den Schubladen und montierte die Alugriffe.
Endmontage und Oberfläche
Nachdem nun alle Teile fertig waren, ölte ich die Oberfläche zwei Mal. Dazwischen schliff ich mit 400er Schleifpapier.

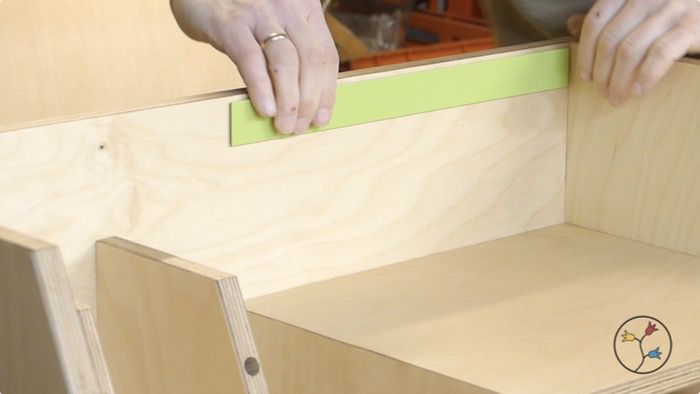

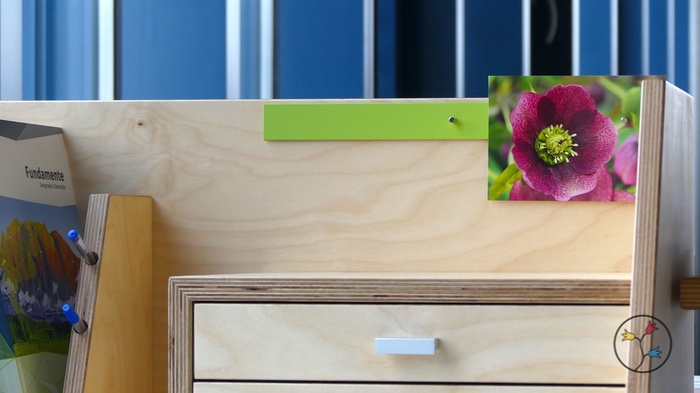

Am Ende brachte ich noch einen Stahlstreifen an, den ich grün lackiert hatte. Er dient als Mini-Magnetpinwand.
Ergebnis

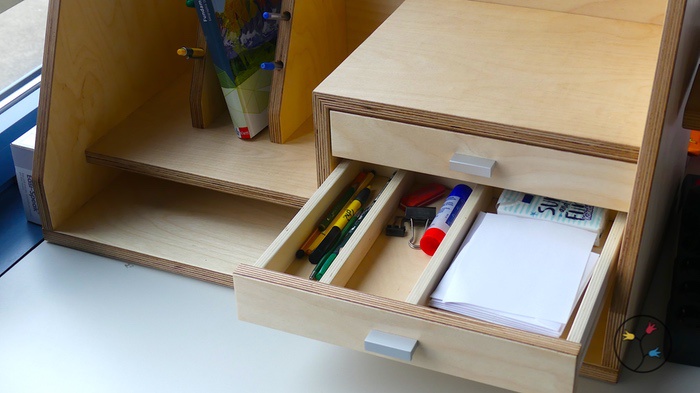

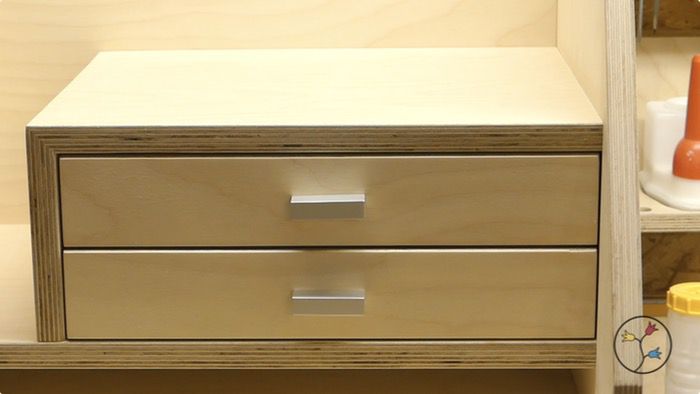

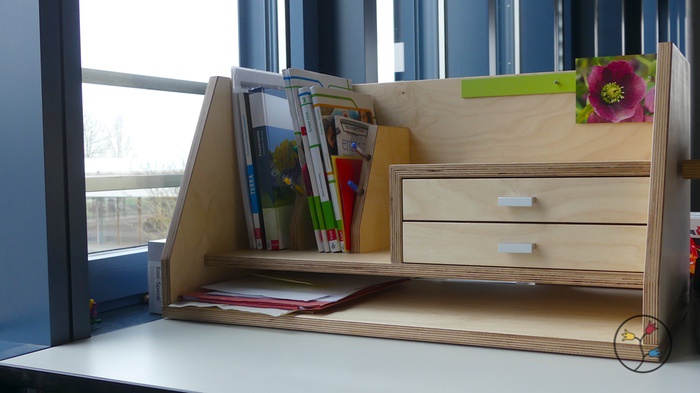

Hier das Ergebnis. Ich bin sehr zufrieden damit und freue mich nun jeden Tag über einen aufgeräumten Arbeitsplatz.
Video
Wie immer zeigt das Video den Bau noch ausführlicher.
