Bisher hatte ich meine Schrauber-Bits in dem kleinen Kästchen, in dem sie geliefert wurden. Aber natürlich fehlte da immer mal einer, einige zusätzliche Bits lagen woanders rum, die Ersatzbits wieder woanders. Nun habe ich mir aus einigen Resten eine schöne Aufbewahrung für Bits gebaut, in der alle Bits sauber sortiert, gut zugänglich und übersichtlich angeordnet sind. In einer kleinen Schublade liegen außerdem die Ersatzbits gleich griffbereit.
Zuschnitt
Zunächst sägte ich aus 18 mm Birke-Multiplex die entsprechenden Streifen zu. Ich hatte mir in meinem Zeichenprogramm die Vorlage für die Anordnung der Löcher gemacht, die ich dann einfach ausdruckte, ausschnitt und mit Papierkleber auf das Holz klebte. Die Vorlage kann man sich hier herunterladen.
Bau des „Korpus“
Anschließend verleimte ich den „Mini-Korpus“, der die Basis für die Bit-Aufbewahrung bilden soll. Dabei habe ich kurzfristig das Maß vergrößert, um die Proportionen ausgewogener zu machen (Näheres im Video unten).
Während der Leim trocknete, bohrte ich die Löcher in die unteren beiden Ebenen der künftigen Bit-Pyramide.
Dabei ist mir ein ziemlich dummer Anfängerfehler unterlaufen (Näheres im Video), so dass ich die ganze Arbeit zwei Mal machen musste. Anschließend leimte ich die drei Schichten der Bit-Pyramide aufeinander.
Bau der Schublade
Während wiederum der Leim trocknete, baute ich die Schublade. Ich schnitte einige 12 mm Sperrholzstreifen und verleimte sie stumpf in den Ecken. Zuvor hatte ich mit der Tischkreissäge eine Nut in drei Teile gesägt, die später den Schubladenboden aufnehmen würde. Das hintere Stück sägte ich schmaler, so dass der Schubladenboden daran vorbeigeschoben werden konnte.
Um die stumpf verleimten Ecken zu verstärken, bohrte ich 5 mm Löcher in die Verbindungen und leimte 5 mm Buchendübel ein. Diese schliff ich später auf dem Bandschleifer bündig.
Anschließend konnte ich den Schubladenboden einschieben und fest schrauben.
Für die Schubladenfront klebte ich zunächst doppelseitiges Klebeband auf den Schubladenkorpus und drückte das Doppel von vorne fest. Anschließend konnte ich es von innen festschrauben.
Zusammenbau und Endbearbeitung
Nun konnte ich den Korpus mit der eigentlichen Bit-Pyramide verleimen und anschließend noch die Löcher ansenken, damit sie etwas sauberer aussehen.
Ich behandelte die Oberfläche mit Hartwachsöl, um sie robuster und schöner zu machen.
Dabei fiel mir auf, dass die recht hohe Schubladenfront sehr klobig wirkte im Vergleich zur Größe des restlichen Werkstücks. Daher fertigte ich aus einem Reststück Walnuss einen langen, schlanken Schubladengriff an. Dieser unterteilt die Fläche der Schublade in zwei schmalere Streifen, so dass die Proportionen insgesamt harmonischer sind. Den Griff schraubte ich einfach von innen mit Holzschrauben an.
Montage
Nun montierte ich die Bit-Aufbewahrung an einen French-Cleat-Halter, um ihn an meiner Werkzeugwand aufhängen zu können.
Anschließend konnte ich die Bit-Pyramide bestücken und so dem Bit-Chaos ein Ende setzen.
Ergebnis
Hier das Ergebnis. Es ist auf den ersten Blick ein unscheinbarer Halter für Schrauber-Bits, aber durch die klare Ordnung und die Schublade für den Vorrat bringt sie für mich an der Werkbank eine enorme Verbesserung.

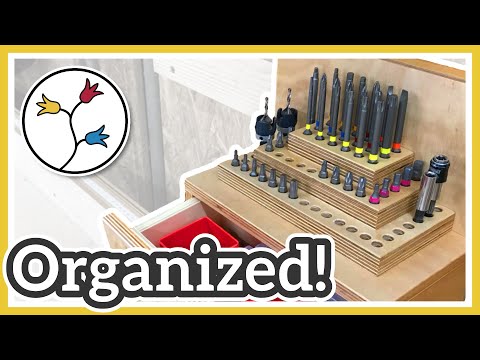

Video
Wie immer zeigt das Video den Bau detaillierter, einschließlich einiger Fehler, die mir unterlaufen sind.
Der YouTube Server wird erst kontaktiert, wenn Du das Video abspielst. Vorher werden keine Daten an YouTube übertragen. Für das Abspielen gelten die Datenschutzbestimmungen von Google.
* * *
Mein Werkzeug
Übersicht der Werkzeuge, die ich benutze.
Wenn Du bei amazon über diese Links einkaufst, erhalte ich eine kleine Provision von Deinem Einkauf. Für Dich bleibt der Preis gleich.
Hallo Andreas,
ein Frohes Neues Jahr erstmal.
Ich bin kürzlich über Deinen Beitrag bei Youtube “gestolpert”. Die Lösung gefällt mir sehr gut und ich würde die Pyramide gern nachbauen.
Eine Frage habe ich noch. Welchen Durchmesser haben die Bohrungen? Ich tippe mal auf 7.5 mm, würde es aber gern bestätigt haben… ;-)
Viele Grüße aus Thüringen
Uwe
Hallo Uwe,
Dir auch ein gutes neues Jahr.
Du hast recht: die Löcher haben einen Durchmesser von 7,5 mm.
Beste Grüße und viel Freude beim Nachbauen,
Andreas
